Máquina para fabricar blocos de concreto totalmente automática: planeje a linha, não apenas a prensa

Quando todas as operações são executadas simultaneamente, uma máquina de fabricação de blocos de concreto totalmente automática pode ser impressionante. O misturador é alimentado por tempo, os blocos úmidos saem da prensa, os paletes se movimentam e os produtos acabados chegam ao cubador com o mínimo de manuseio.

A dificuldade é que uma verdadeira planta automática é tão rápida quanto a parte mais lenta da planta.

A escolha real de investimento para um produtor que está se esforçando para ir além da produção semiautomática não envolve necessariamente apenas a compra de qual impressora. É a forma como a dosagem, a moldagem, o manuseio do lado úmido, a cura, o manuseio do lado seco e o controle se unem em um único sistema.

Onde está 'Totalmente Automático' realmente, totalmente automático?

No entanto, não é benéfico automatizar uma operação se os trabalhadores ainda forem obrigados a parar manualmente a linha para mover paletes para frente e para trás, ou reorganizar blocos úmidos ou alimentar o próximo processo.

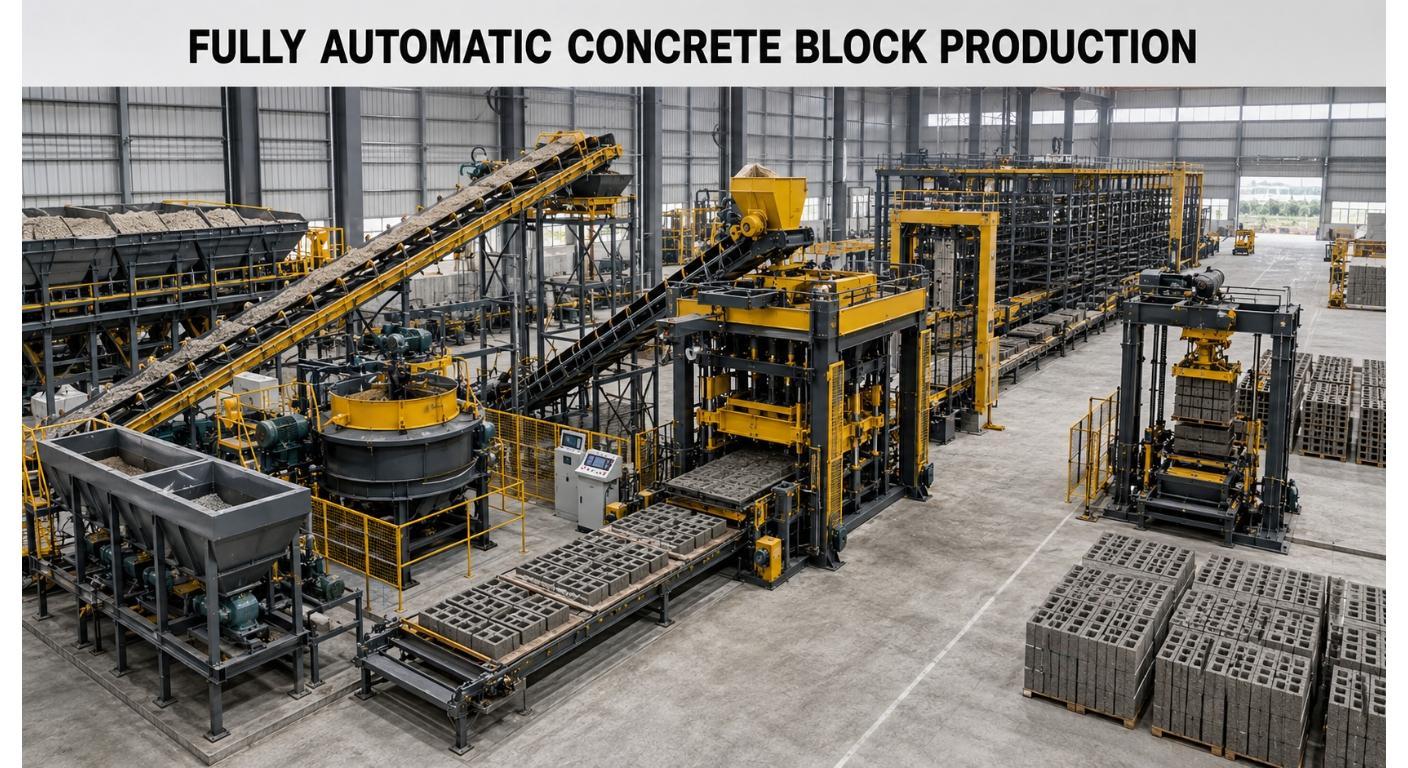

Normalmente existe uma linha prática e totalmente automática que inclui os seguintes processos: dosagem de matéria-prima, mistura, formação de blocos, transporte de paletes, logística de cura, descida de blocos, cubagem e devolução de paletes.

A linha de produção de blocos totalmente automática da Qunfeng com rack de cura integra a máquina de blocos, elevador, equipamento de transporte de rack de cura, rebaixador e cuber e equipamento de transporte de circulação. Isso é muito mais parecido com o que deveriam ser os pensamentos dos proprietários de fábricas quando falam sobre “automação total”.

Use a função Watch para observar as transferências entre máquinas.

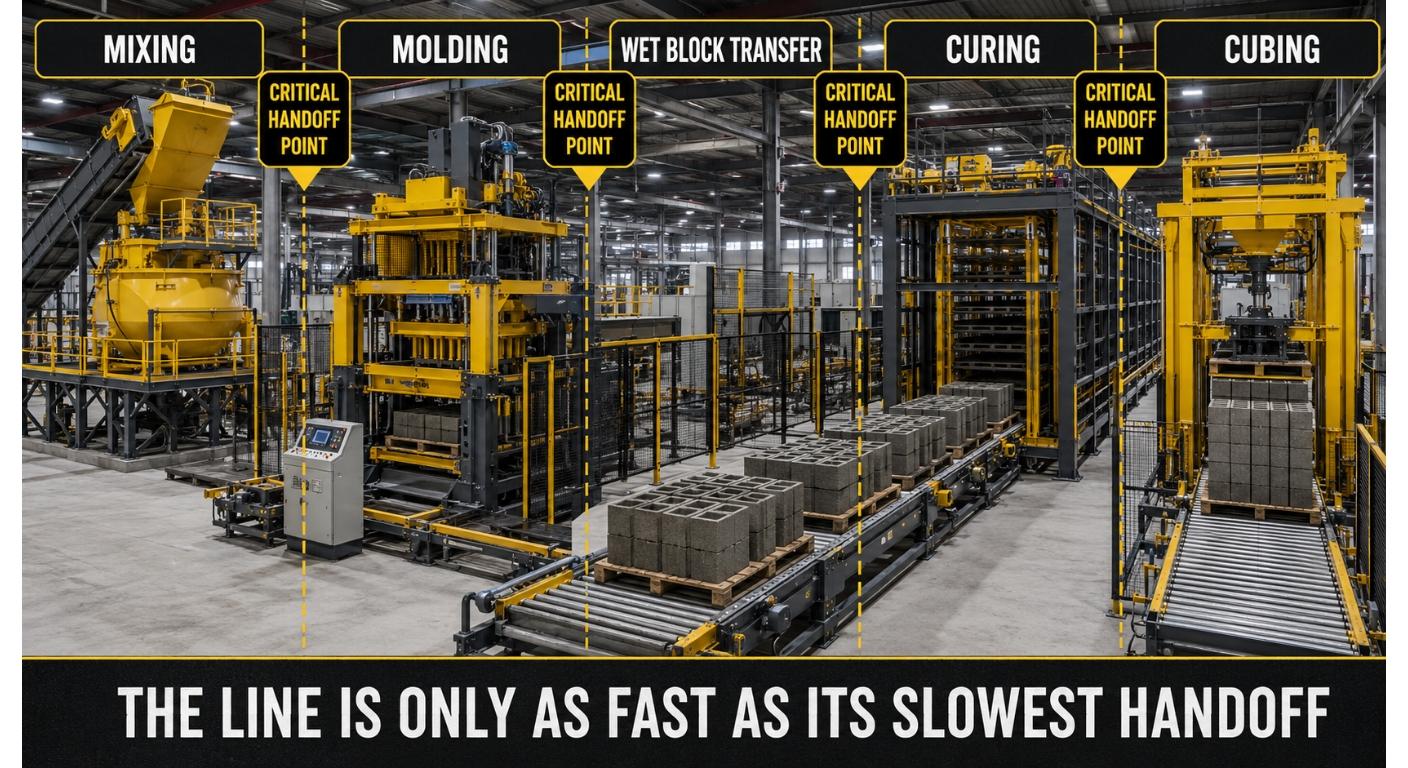

Os problemas na linha geralmente ocorrem entre as máquinas e não nas próprias máquinas.

O misturador pode ser concluído antes da máquina de moldagem. Quando as paletes estão molhadas, podem acumular-se antes da cura. Os produtos curados vêm em quantidades diferentes, por isso o cubador pode ter que esperar.

Tais transferências devem ser consideradas no processo de planejamento de layout. A velocidade dos transportadores, o tempo para os buffers de paletes e a sequência de transferências devem permitir que uma seção seja recuperada antes de parar tudo o que está atrás dela.

É fácil ignorar uma cotação, mas os operadores logo perceberão isso após o comissionamento.

Ponto de transferência	O que observar	Sinal de alerta
Misturador → Máquina de Bloco	O material chega sob demanda	Máquina espera pela mixagem
Pressione → Elevador	Paletes molhados saem continuamente	Paletes se acumulam
Elevador → Cura	Disponibilidade de rack	Fila de transferência
Cura → Rebaixador	Lançamento de produto equilibrado	Lotes irregulares
Rebaixador → Cuber	Fornecimento de bloco estável	Cuber frequentemente ocioso
Cuber → Armazenamento	Limpar rota da empilhadeira	Linha de blocos de cubos acabados

The Press Still Sets the Rhythm, a mais recente das duas, foi composta na década de 1950.

Quando o equipamento ao redor consegue segui-lo, a máquina a ser bloqueada torna-se o coração da linha.

No caso de grandes instalações comerciais, a quantidade de material que pode ser processado de forma produtiva pela linha é determinada pela área do molde, tempo de ciclo, resposta à vibração e consistência de alimentação. A máquina de bloco automática Qunfeng QS1300 é uma máquina do tipo servo vibração, que é instalada para preparar blocos e pavimentadoras de grande porte. Publica a capacidade que também depende do tamanho do tijolo, como um lembrete importante, uma capacidade pode não descrever cada produto.

Solicite orçamentos de produção com o bloco vazado, pavimentação ou meio-fio que você vai vender.

A cura pode ser o assassino silencioso.

Os blocos novos não são o produto final que pode simplesmente ser empilhado. Precisam ser manuseados de maneira controlada até que estejam suficientemente fortes.

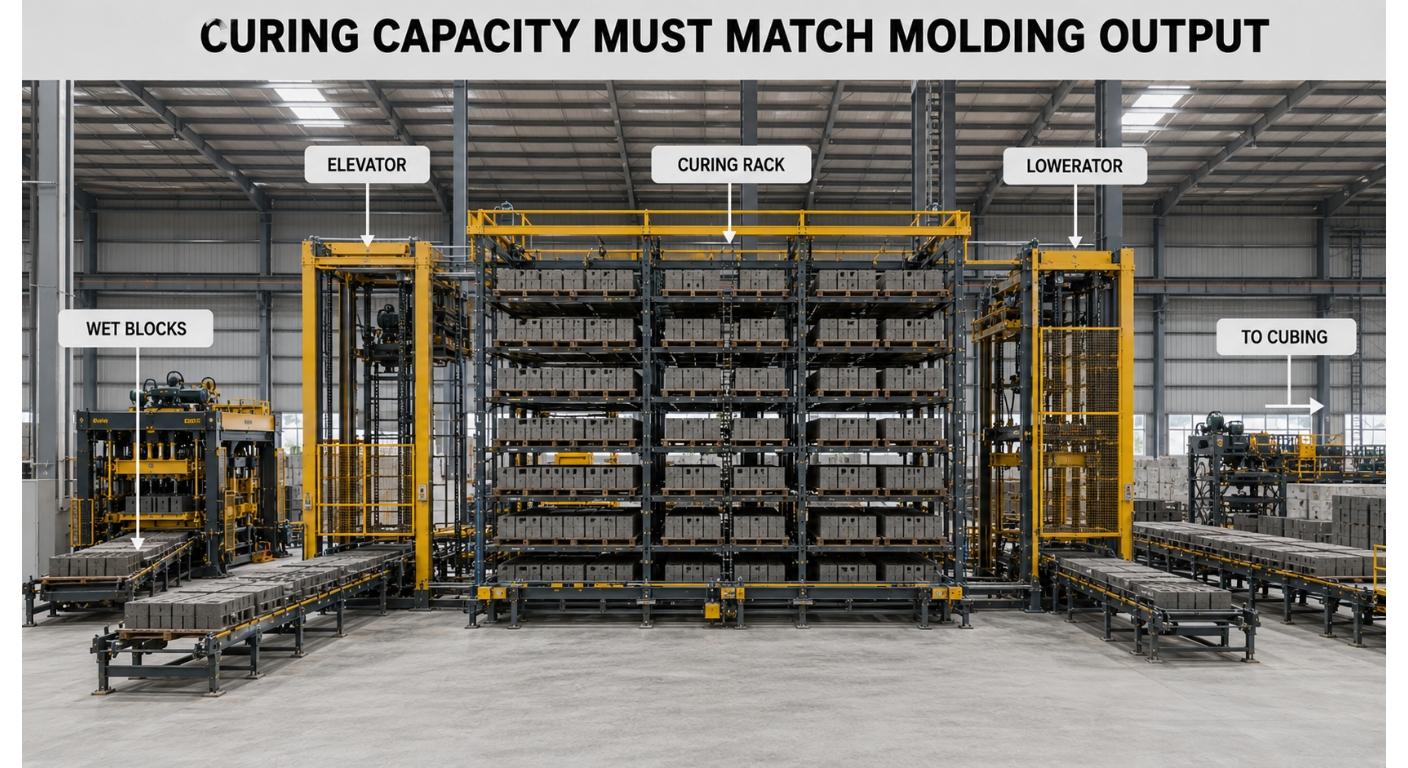

À medida que a capacidade da prensa aumenta, o mesmo acontece com a área de cura. Caso contrário, os operadores ficam aguardando as estantes, manipulando manualmente os produtos ou diminuindo a velocidade de moldagem.

A disposição vertical das prateleiras de cura ocupa espaço sem separar os produtos úmidos. Em vez de a cura ser apenas um processo de armazém, a linha de racks automatizada da Qunfeng integra-se aos equipamentos upstream e downstream, garantindo o transporte eficiente das operações de cura.

A logística de cura deve ser considerada simultaneamente com o projeto da máquina de bloco, se a planta for de alto rendimento.

Automação tornada visível pelo Cubing!

Muitas linhas mais antigas já podem ter uma prensa automática, mas até o momento os blocos acabados ainda são processados ​​manualmente.

Isso torna o lado seco muito trabalhoso.

Um cubador automático pega os produtos curados, classifica as camadas e forma blocos para posterior armazenamento ou embalagem. O benefício não é apenas retirar uma operadora do mix. Além disso, o armazenamento de produtos acabados pode ser organizado mais facilmente e o movimento da empilhadeira é mais consistente com um empilhamento mais consistente.

Parcialmente, esta é uma razão para considerar uma planta totalmente automática de matéria-prima para o cubo acabado, em vez de um misturador para prensar.

Os problemas devem ser mais fáceis de encontrar pelo Controle Central.

Quanto mais automação, mais sensores, mais motores e mais sequências de transferência. A equipe de manutenção deve ser capaz de determinar a origem da interrupção quando algo parar.

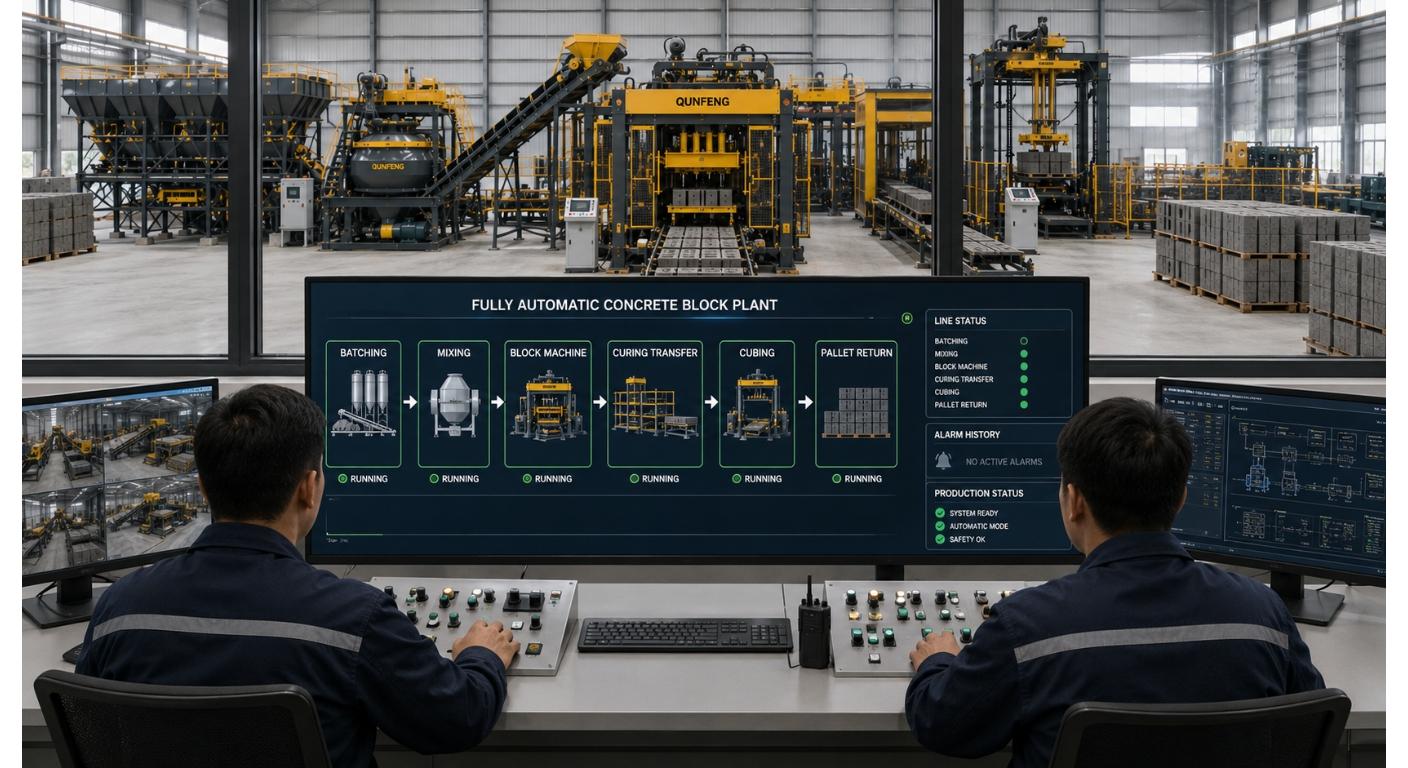

O controle central pode ser benéfico quando os operadores precisam visualizar o status operacional, os alarmes e as sequências de processo, em vez de terem que andar pela linha para descobrir onde a primeira máquina parou.

Deve haver menos suposições envolvidas na automação.

Isto é importante especialmente se uma fábrica tiver um turno longo. Pode fazer mais diferença no processo de moldagem se ele for interrompido por 5 minutos várias vezes ao dia do que ter uma pequena diferença na velocidade teórica de moldagem.

Evite automatizar excessivamente até o ponto de manutenção!

Com a automação total também há outro lado.

São necessários indivíduos para inspecionar, manter um estoque de peças e responder adequadamente às chamadas de alarme de servoacionamentos, controles PLC, sensores, transportadores e equipamentos de manuseio automático. É importante lembrar que a configuração mais complexa possível não deve ser selecionada para uma fábrica apenas porque está disponível.

As soluções de produção de blocos da Qunfeng demonstram vários layouts de produção de blocos, produtos de pavimentação e meios-fios, bem como projetos que utilizam outras matérias-primas. A configuração irá variar de projeto para projeto, não necessariamente seguindo um layout específico.

O nível de automação adequado é o nível de automação que a fábrica pode operar de forma confiável em cada turno.

Conserte a linha, planeje alterações no produto com antecedência

O contrato da pavimentadora para uma fábrica que fabrica um bloco oco padrão hoje poderia ser para a mesma fábrica no próximo ano.

A mudança de moldes é apenas um aspecto dessa mudança. A alimentação, a configuração do ciclo, os requisitos da mistura facial, o volume de cura e o manuseio do produto acabado podem ser diferentes para os vários produtos.

É aqui que a flexibilidade da máquina principal é importante. Por exemplo, a máquina de blocos de concreto QS1000 da Qunfeng pode ser apresentada com configuração de linha simples, configuração de linha automática ou mais de um produto de construção e produtos de pavimentação.

Consulte sobre os produtos futuros antes que transportadores, áreas de cura e rotas de armazenamento sejam muito difíceis de alterar.

Antes da Aceitação, execute a Linha como um Sistema.

A prensa é demonstrada por uma breve demonstração da máquina que pode ser demonstrada para mostrar que a prensa funciona. Não demonstra o funcionamento da fábrica.

No momento do comissionamento, passe o material representativo por dosagem, mistura, moldagem, transferência e tratamento de cura e cubagem. Identifique os pontos de contato do operador e onde os materiais começam a ficar em fila.

A pergunta mais útil não é “TODAS as máquinas funcionaram?”.

É: todo o processo foi contínuo sem que nenhuma parte do processo esperasse que outra parte se repetisse?

Item de teste	Gravar durante o teste
Produto Planejado	Tipo e dimensões do bloco
Execução Contínua	Tempo ininterrupto real
Intervenção do Operador	Razão e frequência
Paradas de linha	Localização e causa
Tampão do lado úmido	Acúmulo máximo de paletes
Transferência de cura	Status de movimento do rack
Cubagem	Cubos concluídos por período de teste
Histórico de alarmes	Tipo de falha e tempo de resposta

Consideração Final

Quando a demanda de produção é alta o suficiente para que o manuseio do material e do produto seja integral, uma máquina para fabricação de blocos de concreto totalmente automática faz sentido.

Confirme o(s) produto(s) real(is), a meta de mudança, a estratégia de cura, a circulação de paletes, o método de cubagem, a equipe e a capacidade de manutenção antes de fazer o pedido. Em seguida, projete equipamentos para esse processo.

Você não precisa de muitos equipamentos para ter a melhor planta totalmente automática. É aquele que trata de trabalhar em conjunto com os equipamentos.

Perguntas frequentes

P 1. Existe uma máquina de blocos de concreto totalmente automática que não requer nenhum trabalho manual?

Não. Diminui substancialmente o manuseio repetitivo, mas os operadores são necessários para supervisionar, verificar a qualidade, manter e gerenciar os materiais.

P 2. Qual das opções a seguir normalmente faz parte de uma linha de bloqueio totalmente automática?

Pode envolver dosagem, mistura, moldagem, transporte de paletes, manuseio de cura, cubagem e circulação de paletes. A configuração final será baseada no projeto.

Q 3. Por que a cura é importante na seleção da capacidade da máquina?

O sistema de cura precisa ser de um tipo que aceite os produtos úmidos da prensa. Espaço limitado ou capacidade de transferência podem ser um fator limitante em toda a linha.

Q 4. É possível produzir blocos diferentes usando uma linha automática?

Sim, desde que o(s) molde(s) e a configuração da máquina sejam adequados. Equipamentos especiais de alimentação de material também podem ser necessários para pavimentar ou fabricar produtos decorativos.

P 5. Quais devem ser os testes antes da aplicação final?

Teste todo o processo de fabricação usando matérias-primas e produtos típicos. Tempo de teste de transferência, alarme e circulação e cubagem de paletes (não apenas a prensa).
